多功能表PDM-810的說明書

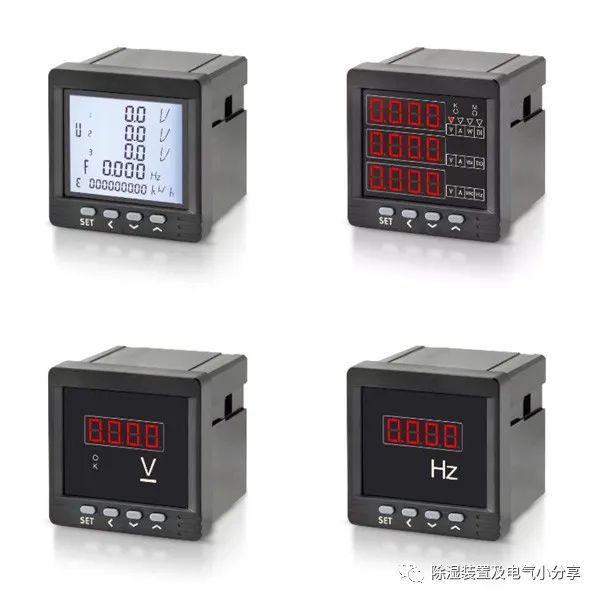

    多功能表PDM-810產品是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能智能電表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5 級，實現LED 現場顯示和遠程RS-485 數字接口通訊、采用MODBUS 通訊協議。

測量范圍:
     ★額定電壓：AC 57.7V、100V、220V、380V
     ★額定電流：AC 1A、5A
     ★頻率范圍：45～65Hz
     ★輸入網絡：三相三線、三相四線
     測量準確度：
     ★電壓、電流、有功功率、無功功率、視在功率：±0.5%
     ★頻率：±0.1Hz
     ★功率因數：±0.01PF
     ★有功電能：±0.5%
     ★無功電能：±2.0%
     ★啟動：在額定電壓，參比頻率及COSφ=1.0的條件下，負載工作電流
為0.001In時，儀表能啟動并連續計量電能。
★潛動：當施加115％額定電壓，電流回路無電流時，儀表無電能累加及脈沖輸出。
輸出參數:
★脈沖輸出：集電極開路的光耦輸出,集電極開路電壓VCC≤48V、電流Iz≤50mA
★脈沖常數：10000imp/kWh或10000imp/kvarh。 其意義為：當儀表累積
1kWh 時脈沖輸出個數為10000個，需要強調的是1kWh 為電能
的2 次電能數據，在PT、CT 的情況下，相對的N個脈沖數據對
應1 次電能為1kWh×電壓互感器變比×電流互感器變比。
★報警(開關量)輸出：四路繼電器常開觸點，30VDC/1A,240VAC/1A(阻性負載)
★開關量輸入：四路無源干接點
★模擬量變送輸出：可同時提供四路模擬量電流輸出
★模擬量輸出范圍：DC0-20mA或DC4-20mA可編程設定
★模擬量輸出精度：±0.5%
★模擬量輸出過載：120%有效輸出，Z大電流24mA
★模擬量輸出負載：≤400Ω
★通訊接口：RS485，采用MODBUS_RTU通訊規約
