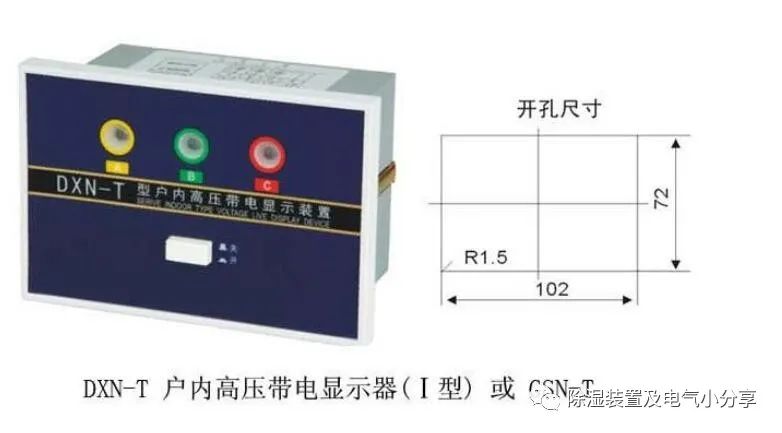

DXN11-6-35/T 戶內高壓帶電顯示器的介紹
DXN11-T戶內高壓帶電顯示器是一種直接安裝在室內電氣設備上,直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置.當設備帶有運行電壓時,該顯示器顯示窗發出閃光,警示人們高壓設備帶電.無電時則無指示.一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方.戶內高壓帶電顯示裝置由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況。
帶電顯示器DXN-T適應性:形式多樣,可廣泛用于戶內、戶外、GIS組合電器及開關柜等各種場所
帶電顯示器DXN6-T帶電顯示器DXN-T工作原理
該裝置是利用高壓電場與傳感器之間的電場耦合原理,在安全距離外進行感應式(非接觸式)測量,其工作原理框如圖1所示。高壓帶電顯示閉鎖裝置由傳感器、顯示器二部s組成,傳感器共三支、分別對準“A、B、c”三相帶電體,與高壓帶電體無直接接觸,并保離,它接受高壓帶電體電場信號,并傳送給顯示器進行比較判斷。當被測設備或網絡帶電時,“A、B、c”三相指示燈亮,“操作”指示燈熄滅,且輸出引制團鎖信號。當被測設備或網絡不帶電時,“A三相指示燈都熄滅,“操作”指示燈亮,同時解除閉鎖信號,可以進行設備操作。裝置采用分相控制,任何一相帶電時即閃光報,并輸出強制閉鎖信號.當顯示器失去控制電源時,顯示器輸出強制閉鎖信號,保持閉鎖狀態。顯示器上設有“自即可自動檢測傳感器和顯示器的各種功能模塊,在裝置故障時,“電源指示燈長亮,“操作”指示燈不會亮,始終輸出強制閉鎖信號,保持閉鎖狀態。
